先張法預應力高強度混凝土管樁的生產
和施工監理質量控制
西安普邁項目管理有限公司 巖土專業資深專家 張憲昌
一、先張法預應力管樁簡介
先張法預應力高強度混凝土管樁，代號PHC，以下簡稱PHC樁，或稱PHC管樁。
PHC管樁，按樁身混凝土的有效預應力值和抗彎性能分A型、AB型、B型、C型等四種類型。主要區別在管樁預應力主筋的數量和直徑上區分，PHC管樁混凝土強度等級為C60～C80，，市面上多采用C80.管樁的外徑從300～1000不等；管樁壁厚70～130不等；詳見表1（附后）。管樁的單節長度為8米－15米不等。工程中依據地層狀況，試樁后的單樁承載力值和建筑物的體型、結構荷載分部形式等選擇樁長和樁徑。標準圖集規定：PHC樁的長徑比值：對摩擦樁不宜大于100；端承樁不宜大于80。
二、PHC管樁的生產材料要求和生產過程
（一）PHC管樁的生產材料要求
1、鋼材
主筋采用預應力混凝土用鋼棒SBPDL1275/1420,其質量應符合冶金標準《預應力混凝土用鋼棒》YB/T111-1997標準。樁端板和樁端套箍的材料性能應符合國標《碳素結構鋼》GB/T700-1988要求。
2、水泥
PHC樁生產用的水泥應是42.5R級及其以上的硅酸鹽水泥、普通硅酸鹽水泥、礦渣硅酸鹽水泥、管樁水泥。
3、粗骨料
PHC樁生產所用骨料最大粒徑介于20～25毫米間，其質量標準應符合國標《建筑用卵、碎石》GB/T14685-2001的規定。
4、細骨料
PHC樁宜采用硬質粗中砂，細度模數要求2.3～3.4，砂的質量標準應符合國標《建筑用砂》GB/T14684-2001的規定。
5、外加劑
PHC樁所用外加劑，應符合國標《混凝土外加劑》GB/8076-1997的規定，但嚴禁使用氯鹽類外加劑。PHC樁生產中加入適量的石英粉（二氧化硅），摻入量各生產廠家均不外泄，屬保密指標。石英粉在高溫高壓下產生重新結晶，形成新的晶體構架，從而提高管樁的抗彎強度。
（二）PHC管樁的制作過程
目前在西安地區生產PHC管樁大約有7～8家，其中生產組織管理較規范，產品質量較好的有西安華建管樁有限公司（在藍田）和西安康特管樁有限公司（在西安涇河工業園區）。
1、管樁砼澆筑：
目前各廠家生產PHC管樁均采用電子計量配料，旋轉離心振搗成型。其旋轉轉速分四級：第一級為初速約20～30轉/分，其作用是調整砼骨料均勻分配；第二級中速，第三級中高速、第四級為高速，高速達900轉/分～1200轉/分，控制粗骨料離心力為40G。骨料在40G的加速度作用下，高速向外側運動，充分密實。在管樁的橫切面上骨料粒徑形成：從內到外的由小變大的有序緊密排列（見照片：樁體切面）。樁環形斷面上的骨料粒徑從外到內由大到小的有序密實排列，大大提高了管樁彎矩值和強度值，旋轉持續時間13分鐘后，連模送入蒸養池。
2、管樁一級蒸養
管樁在85℃溫控下和一個大氣壓力下蒸養8小時后出池脫模，此時的PHC管樁已達到設計強度值的70％；脫模后的PHC樁立即送入蒸壓釜進行二級蒸養。
3、PHC樁的二級蒸養
管樁的二級蒸養在壓力釜中進行，其壓力控制在10個大氣壓，溫度控制在180℃條件下養護12小時后，PHC樁強度達到C80的100％，出釜自然降溫后為成品樁。
三、PHC樁的進場驗收檢查：
（一）預應力管樁進場后的外觀檢查：
1、外表順直，光潔，顏色略為深灰色、色差均勻，表面光潔無麻面，無空洞，無氣泡，無修補痕跡、無脹膜漏漿、無裂紋、無斷裂。如存在空洞、漏漿、斷裂為不合格樁。
2、樁端鋼板無變形，錨固結實，無孔洞，無受損變形，無漏漿；樁內孔呈圓形，內壁呈均勻旋轉痕跡，端頭鋼板垂直、平整。端板變形、不平、不垂直為不合格樁。
3、樁頭套箍無變形、無漏漿、無孔洞。套箍嚴重變形，形成漏漿、有洞為不合格樁。
4、檢查樁身上各種標注是否齊全，長度符合要求，壁厚符合要求。內壁光滑渾圓。
5、進場資料檢查
保證資料檢查；鋼筋保證資料齊全，檢驗試驗合格，沙料含泥量報告，骨料壓碎指標檢驗報告，配合比資料（注：有的廠家不提供配合比資料，因?yàn)榕浜媳戎辛硗饧尤肓烁邚?qiáng)度外加劑，屬保密性的商業密秘不外傳）。水泥安定性試驗，水泥強度試驗資料等齊全真實，當送復印件時應注明原件存放處，同時檢查時間是否過期。
鋼筋的保證資料檢查，質保證書的時間、規格、用量、所用工程名稱等是否與本工程相符合。是否蓋有銷售單位印章，是否注明原件存放何處等是否正確有效。
四、PHC管樁的施工質量控制：
1．準備工作
（1）場地應平整、堅實，便于壓樁機行走和壓樁；
（2）檢查動力電源（380V）或自帶柴油發電機是否到位；
（3）基坑開挖尺寸符合要求，樁位定點放線經驗收是否符合要求；
（4）PHC管樁進場運輸通道是否暢通，管樁進場驗收合格；對不合格的樁標注記號，并書面通知退場；
（5）壓樁方案及壓樁隊人員上崗證已審查合格；
（6）壓樁機壓力表曲線已審查合格，壓樁機上配重已核實，滿足工程樁的承載力極限值要求；機械正常；
2．壓樁過程質量控制參數
（1）樁的垂直度不大于0.5%，對軸線偏差不大于50；
（2）每根樁的接頭不得超過3個，每節樁的接頭可用焊接（二氧化碳保護焊）連接。檢查焊工上崗證、焊接是否符合要求；
（3）熟悉壓樁機型號，樁機自身（不含配重時）重量、配重、最大壓力、壓樁機邊距尺寸，最大壓力應與樁機自重加配重相符合；同時不小于單樁設計極限承載力值；
（4）壓樁過程中檢查壓力表的變化，當壓力表突然下降或回零時，記錄該變化深度；
（5）壓樁過程中發生異常響聲、壓樁機頂起或偏斜時，應注意壓樁的深度，并做記錄，分析原因；
（6）壓樁過程中遇樁裂紋，樁頭混凝土脫皮或抱樁機打滑等現象，應立即停止，分析原因并做好記錄后再壓；
（7）送樁的長度一般為2.00～5.00m，但不宜超過8米，嚴格控制送樁長度，控制樁頂標高；超壓或送不到位，給筏板和防水施工帶來麻煩。
（8）最后一節樁壓到離地表一定高度（約1.00米左右）時，開始送樁，送樁時監理人員應到操作室觀察壓力表讀數，該送樁讀數為該樁的最終壓力讀數，作為記錄讀數；
（9）樁基技術規范規定（黑體強條）：工程樁應進行承載力和樁身質量檢驗，首選送樁時壓力表讀數低的樁，作為樁承載力檢測對象；旁站記錄上應記錄，本施工班壓入樁數、樁長、送樁壓力表讀數，有無異常等。
3、PHC工程樁樁頭的處理
(1)工程樁上端2m內應采取有效防水措施。工程樁樁頭應清理干凈，不得有油污、鐵銹、泥土等，內壁作防水處理，并下園板，焊4Φ10筋，L=1100,上端與端板焊接，內澆砼，上焊6Φ18，錨入筏板長500－700。監理人員檢查托板鋼筋的焊接長度、數量、規格及防水等是否符合要求；
（2）工程樁完成后，樁基單位給總包單位交基坑和樁位，此時監理人員參加實測樁位的軸線偏移，實測樁頂標高偏差。對軸線和標高偏差超標者（規范要求值）時，通過設計院出變更處理。
五、管樁施工技術資料
1、 PHC樁施工方案，管理人員名單及上崗證；
2、 PHC樁出廠的保證資料；
3、 PHC承載力檢測報告（包括大小、應變檢測資料）；
4、 按樓號形成的樁位竣工平面圖（含實測的樁頂標高記錄）。該記錄上應有樁基施工單位簽名、監理確認簽字、接收單位及甲方代表簽字；
5、 樁位測量放線定位圖（含放線用的測量控制點位置和坐標與標高）資料；
6、 PHC樁壓樁過程中形成的一系列記錄資料；
7、 在壓樁過程中，監理人員應跟蹤檢查壓樁記錄表的及時、準確性，防止壓完后寫回憶錄。
（附：PHC樁生產過程照片14張）
2009年10月28日

1.PHC樁主筋所用預應力砼鋼棒 2.PHC樁筋籠入模實況

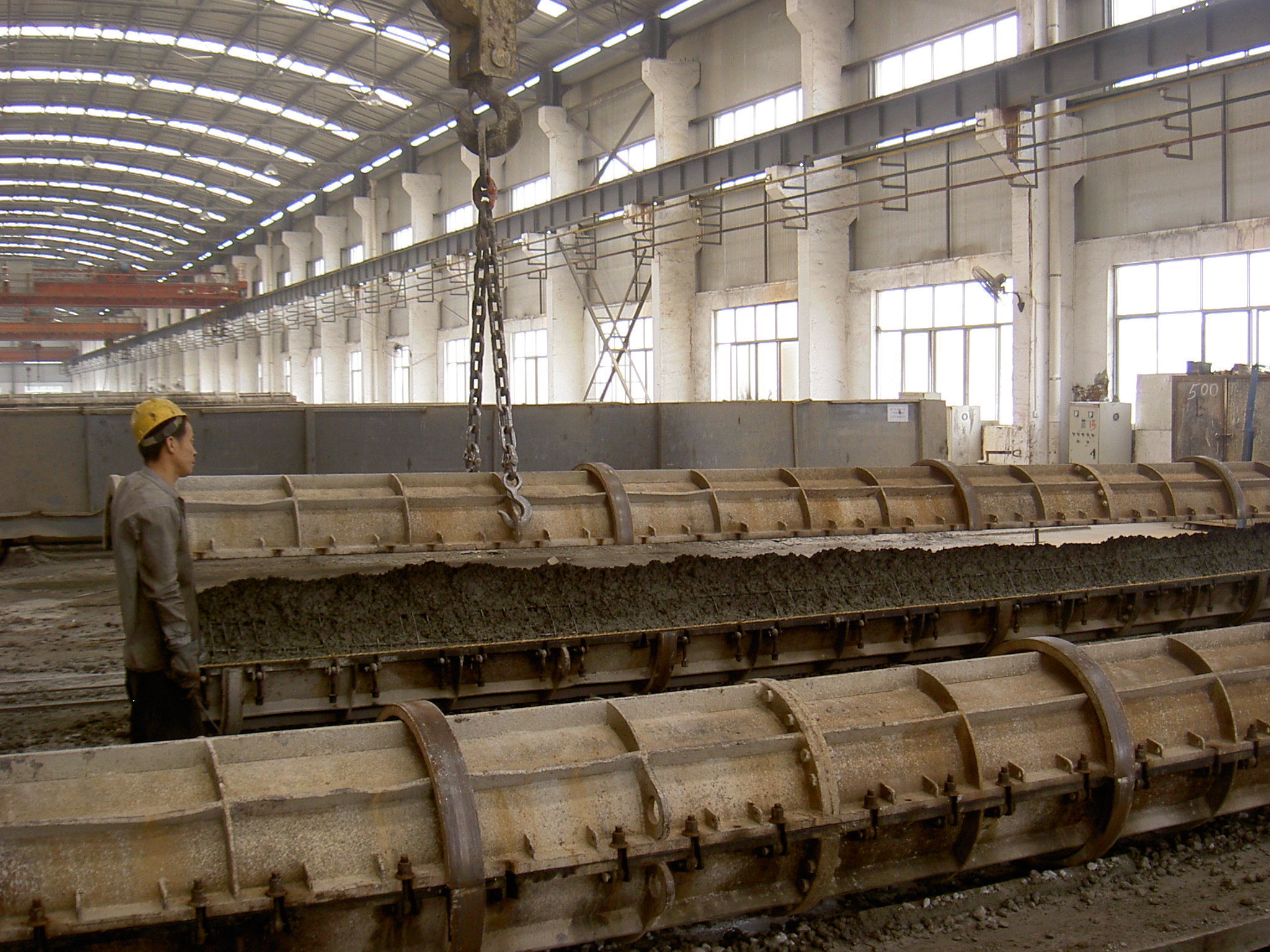

3.PHC樁端板與主筋連接實況 4.PHC樁澆注砼實況

5.PHC樁封模及預應力張拉實況 6.PHC樁離心式旋轉振搗實況

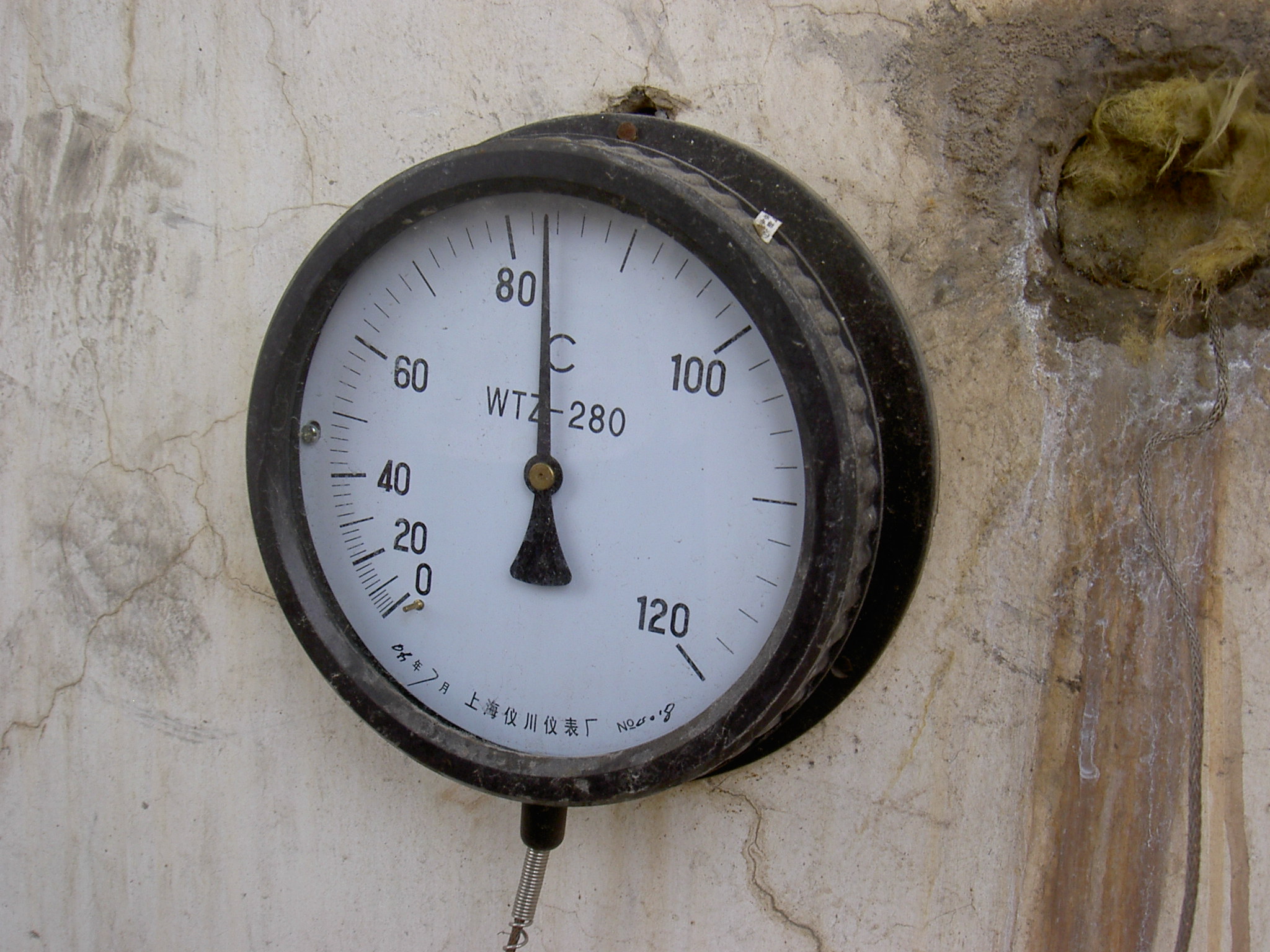

7.PHC樁離心式振搗后入池一級蒸養 8.蒸養池一級蒸養壓力值

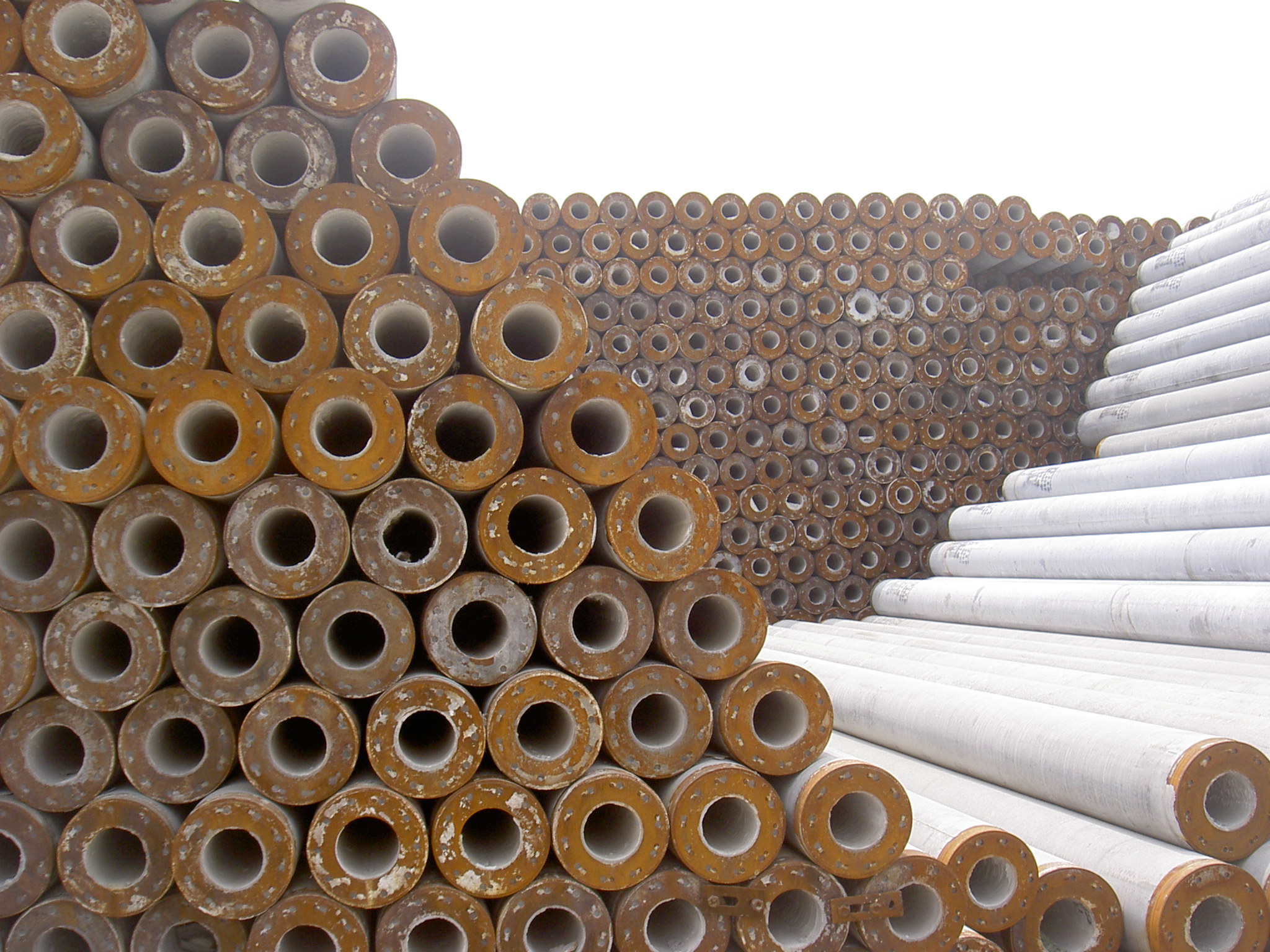

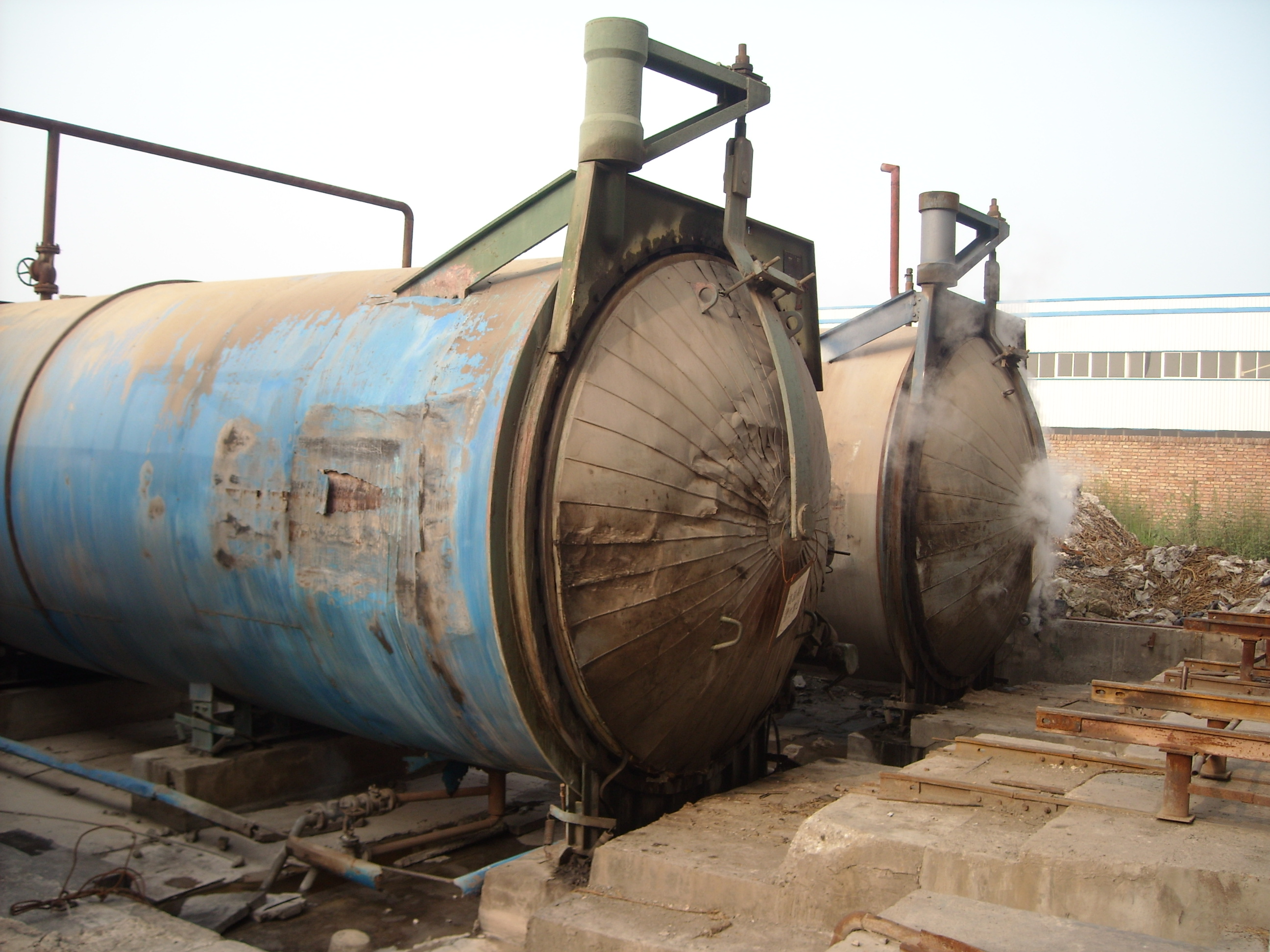

9.壓力釜二級蒸養實況 10.經壓力釜二級蒸養出釜的成品樁

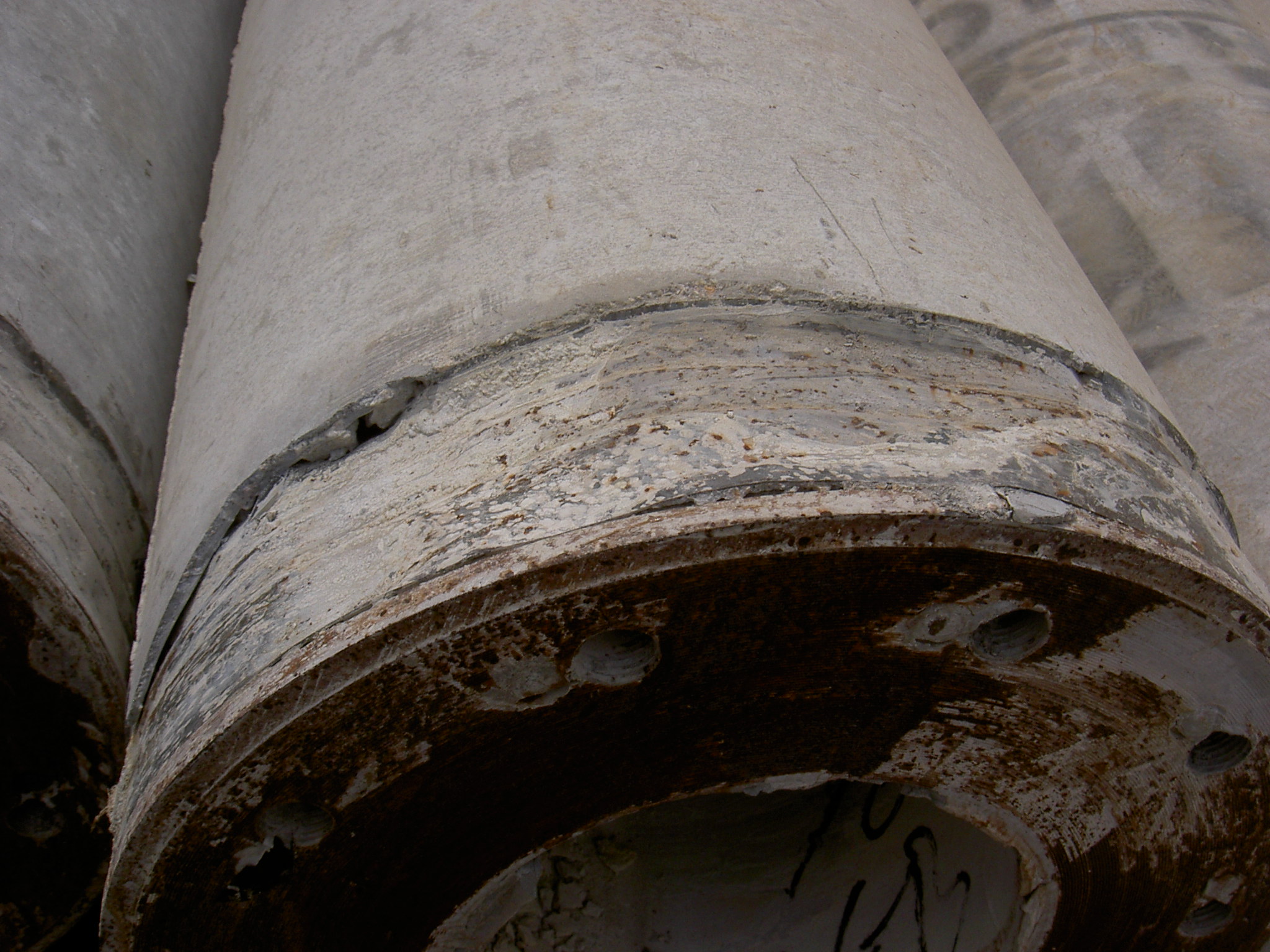

11.樁切面,粗骨料粒徑從外向內逐漸變小的有序排列 12.樁頭端板變形,套箍變形, 有空洞,不合格樁

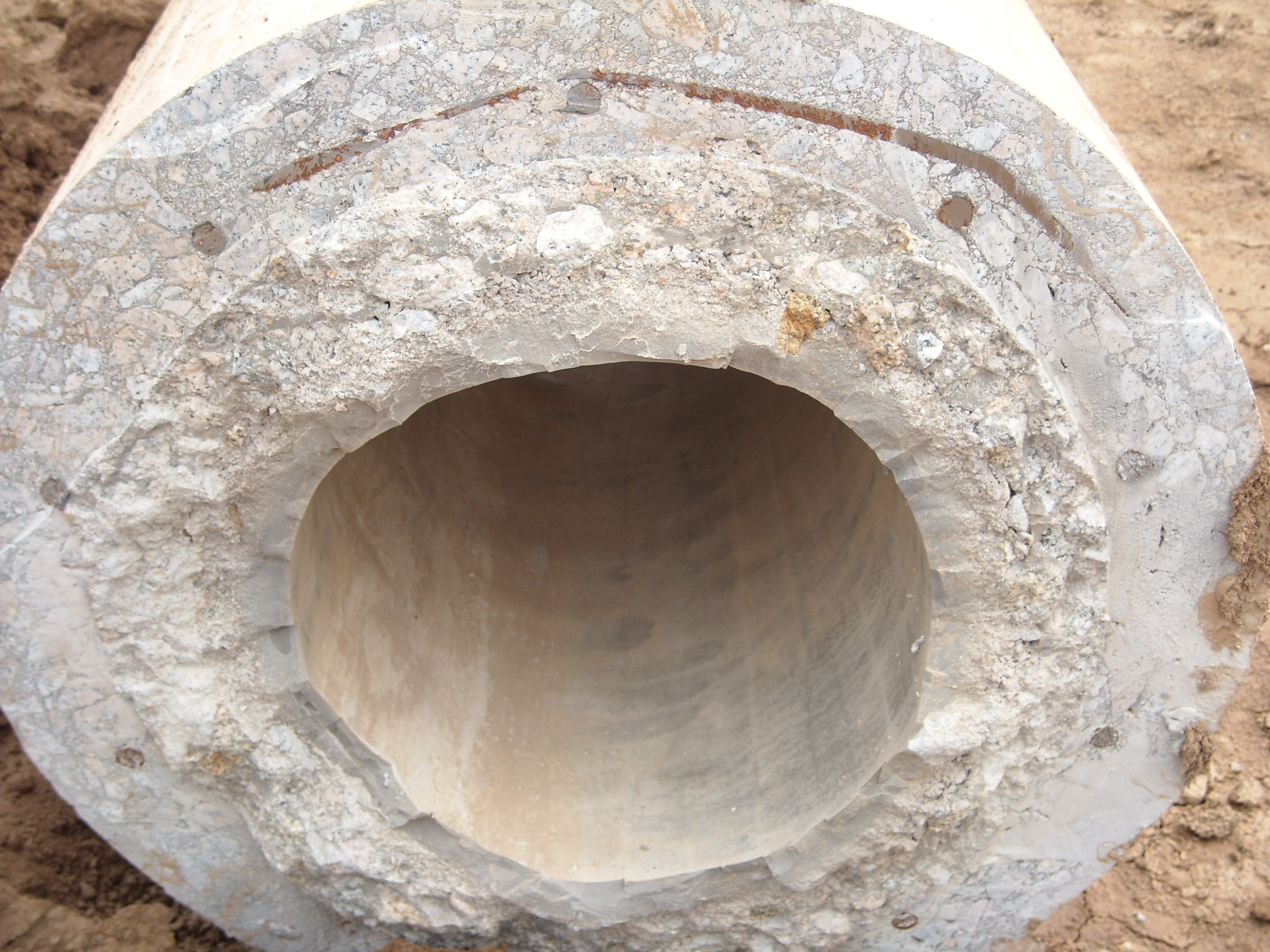

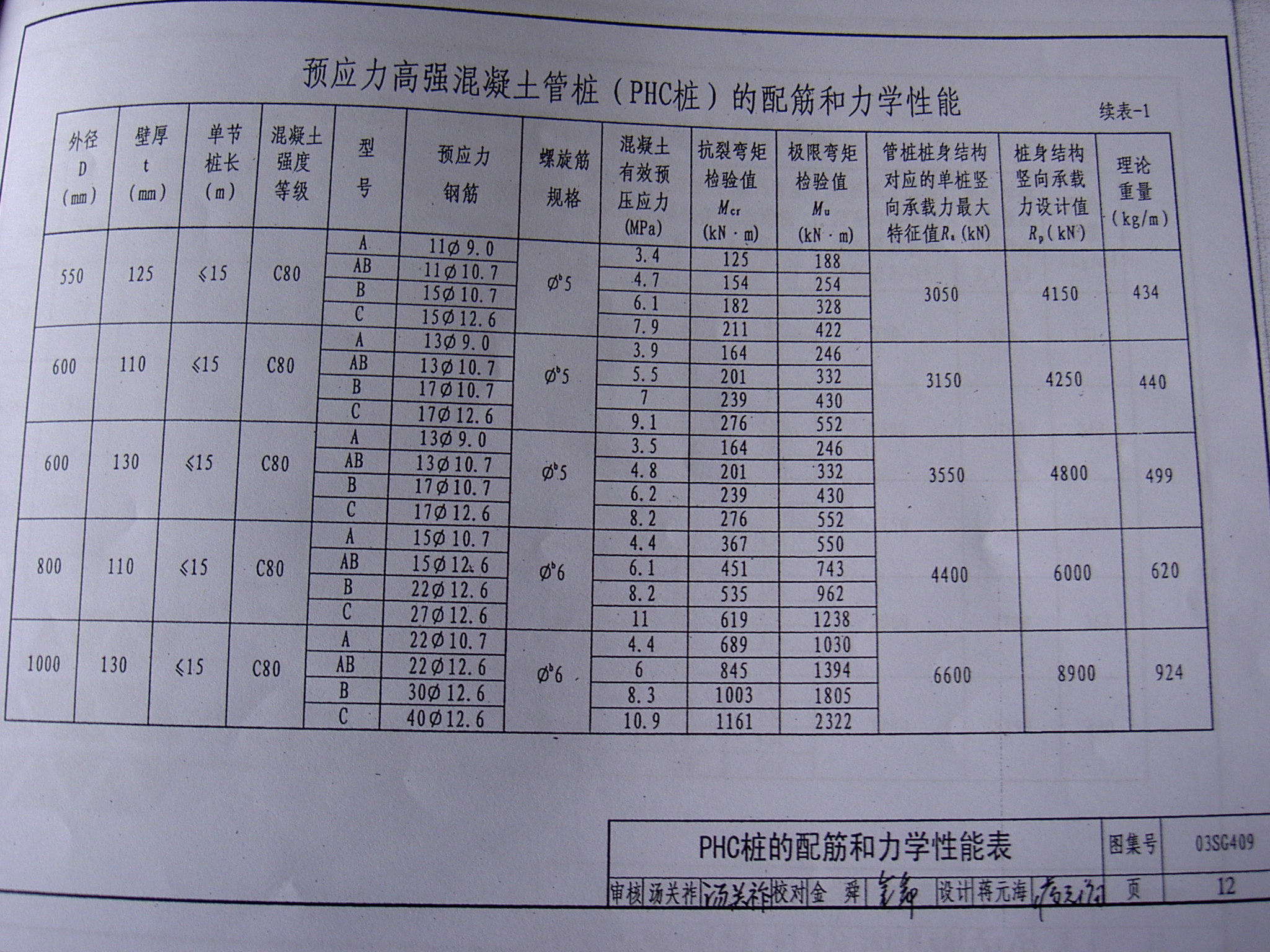

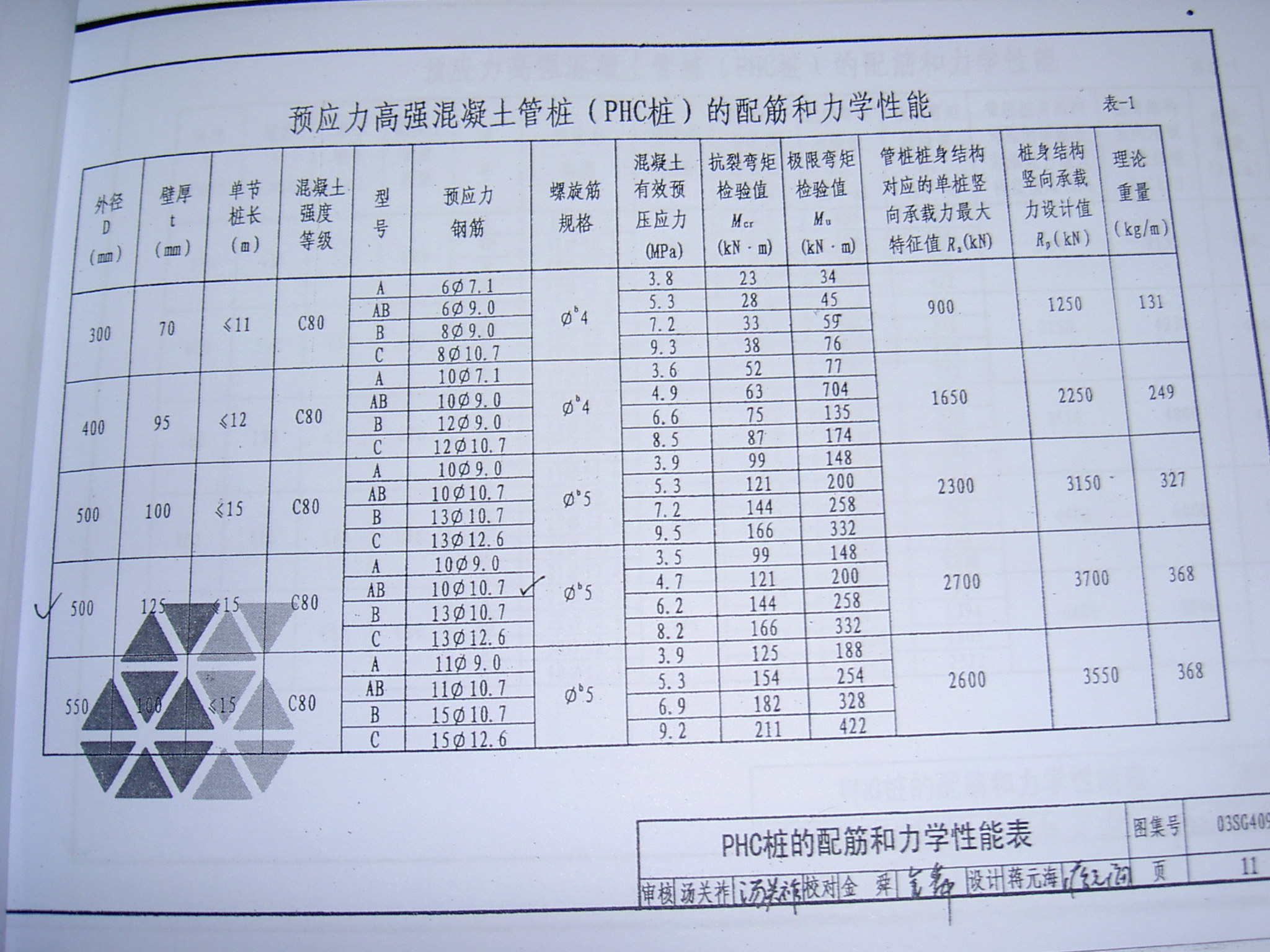

13.PHC樁力學性能表1 14.PHC樁力學性能續表1
|
