牛征 （西安普邁項目管理有限公司 710065）
（本文獲普邁公司30年慶征文優秀論文，發表于《陜西建筑》雜志2023.11期）
摘 要：目前，在傳統的車庫沉降后澆帶做法中，后澆帶支撐體系應單獨設置，后澆帶四周單體建筑封頂60天且沉降穩定后，采用微膨脹混凝土進行澆筑。該種做法直接造成車庫頂板后澆帶長時間未封閉，導致后澆帶區域回填土、園林綠化等施工未能提前穿插，延長了整體施工周期。為了合理、高效的穿插施工，本項目采用了沉降后澆帶預封閉施工工藝，同時在現有預封閉施工技術的基礎上進行優化改進，采用預封閉預制蓋板，從上部預留口澆筑自密實混凝土的方式。此做法既未影響主體結構沉降，又解決了和室外工程的提前穿插，保證了主體、裝飾裝修與室外工程同步，確保了工程總體進度的同時又保證工程質量，并取得了較好的效果。
關鍵詞：沉降后澆帶、預封閉、提前穿插
0引言
車庫頂板沉降后澆帶采用預封閉技術，超前倒序預封閉，在沉降后澆帶上部進行提前封閉，超前止水，提前回填。為地面各工序施工提供條件，實現了車庫頂板截水及場地提前回填，且不影響沉降后澆帶的沉降作用，提前進行景觀園林施工，實現工序快速穿插，縮短建設工期。筆者結合工程案例，認真總結分析，旨在為采用類似施工提供相應的參考。
1工程概況
本工程總建筑面積109896.50㎡，由5棟高層、2棟多層及裙房組成。其中兩層地下車庫總面積26716.53㎡，地上建筑面積83179.97㎡。建筑設計年限50年，二類住宅建筑，抗震設防烈度為8度。本工程地下車庫除設置常規的后澆帶外，在每棟單體周邊還設置了沉降后澆帶。車庫頂板覆土厚度1.2米，局部覆土厚度1.5米。
本項目因地處鬧市區，南北均為居民小區，周邊施工環境較復雜，導致施工進度比較緩慢，影響工期較長。如果按照常規做法施工，勢必會造成延期竣工交付，鑒于該情況，經過建設、監理、設計、施工單位溝通，決定對車庫沉降后澆帶采用預封閉施工技術進行施工，以保證后續工序提前穿插，達到縮短施工周期的目的。
2傳統做法與預封閉做法兩者對比
傳統做法：進度方面，后澆帶混凝土澆筑需等主樓封頂60天后且滿足設計要求后方可施工，進而才可進行后續防水、防水保護層、土方回填、景觀園建等施工，導致整體施工周期較長，工序無法實現合理、高效穿插。安全文明方面，由于后澆帶上部大多采用模板覆蓋，易造成雨水滲漏至車庫內，比較容易出現車庫內長期積水，且覆蓋材料易損壞等問題。質量方面，由于底板后澆帶內長期積水且不易清理，對鋼筋會產生銹蝕，影響結構質量。
預封閉做法：后澆帶兩側車庫頂板完成后可進行后澆帶預封閉施工，可達到超前止水的效果，同時在車庫頂板混凝土強度達到設計要求后，即可進行土方回填及室外工程施工，可實現高效穿插。
3施工工藝原理
通過不同的后澆帶寬度及上部荷載設計預制蓋板尺寸、配筋、混凝土強度等級，同時根據待澆筑結構厚度及鋼筋密集程度設置澆筑口間距。提前對后澆帶兩側進行剔鑿、清理，對后澆帶支撐進行加固。
預制蓋板間設企口，確保蓋板連接緊密。預制蓋板鋪設完成，進行截水、防水施工，完成后澆帶斷水及頂板封閉，同時可向后續工作移交工作面。待沉降后澆帶具備封閉條件后進行自密實混凝土澆筑，最后進行封邊收口處理。
4施工前期準備
1）設計院根據預制蓋板上部覆土荷載及其他荷載的要求，計算設計預制蓋板尺寸、配筋、混凝土強度等級；
2）后澆帶支撐在原獨立支撐的基礎上根據荷載要求進行加固處理；
3）施工單位結合設計要求及項目實際特點編制專項施工方案，由建設、設計、監理單位共同審核確認；
4）監理單位對后澆帶預封閉技術編制質量控制措施，過程中需嚴格把控施工質量；
5）蓋板預制及安裝工作開始前施工單位項目技術負責人對作業人員進行了詳細的技術交底。
5施工工藝流程
5.1預制蓋板設計
水平預制蓋板尺寸為1500x1200x100mm（后澆帶寬800㎜）。蓋板鋼筋網片：φ10@200mm，雙向布置。蓋板中心位置預留直徑300mm的鋼套管，鋼套管底部30mm處設置3mm厚止水翼環，鋼套管長度為1600mm。蓋板兩端200mm處各設置一處8mm直徑圓鋼吊環，用于蓋板吊裝運輸，吊環預埋時需與鋼筋網片進行綁扎。預制蓋板混凝土強度等級C30，抗?jié)B等級P6（與車庫頂板混凝土抗?jié)B等級相符）。
5.2后澆帶支撐設計
后澆帶兩側梁板為懸臂結構，同樣承受車庫頂板覆土荷載及其他荷載，經設計院測算后，在后澆帶原獨立支撐的基礎上各向兩側增加一跨支撐，與原支撐相連形成整體，同時兩側沿后澆帶方向每隔四跨（3.6米）設置剪刀撐，確保受力均衡。本項目兩層車庫，實際需對兩層車庫后澆帶支撐進行加固，且支撐立桿的受力點需保持上下一致。
5.3后澆帶剔鑿
后澆帶兩側混凝土鑿毛→高壓水槍沖洗后澆帶兩側施工縫，從底模預留清掃口清理零散混凝，接縫表面涂刷水泥漿→后澆帶內鋼筋二次綁扎，進行隱蔽驗收。
5.4蓋板預制及安裝

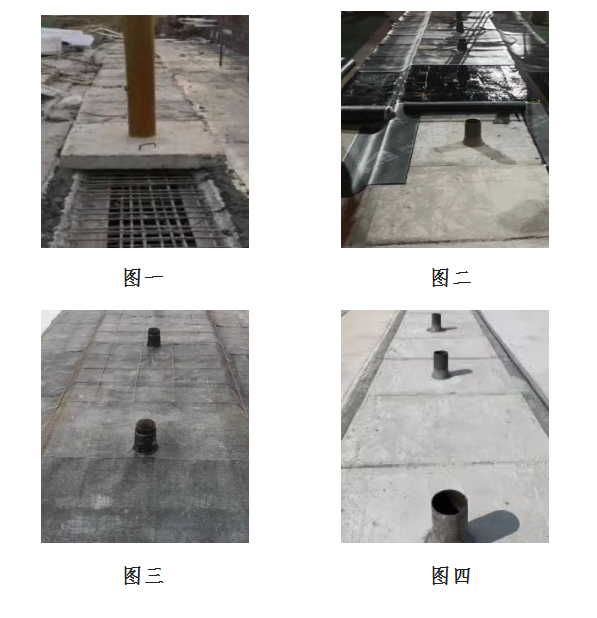

根據預制蓋板設計要求制作蓋板，同時留置混凝土試件，作為蓋板吊裝依據。預制蓋板混凝土強度達到100%后開始吊運、安裝。采用防水砂漿座漿，安裝預制蓋板，預制蓋板與車庫頂板搭接寬200㎜，蓋板邊采用防水水泥砂漿抹R角，蓋板之間拼縫填補防水砂漿嵌縫。（如圖一）
5.5防水及保護層施工
預制蓋板基層處理→預制蓋板陰陽角防水附加層施工→預制蓋板上部及側邊防水施工同車庫頂板防水做法，遇澆筑管道處上翻管道200㎜。蓋板邊為陰角圓角做法→綁扎保護層鋼筋網片，網片鋼筋采用φ6@200x200→澆筑防水保護層，防水保護層采用70mm厚C20細石混凝土（同車庫頂板防水保護層）。（如圖二、圖三、圖四）
5.6混凝土澆筑及管道口封堵
主體結構施工完成后，經沉降觀測，確認主體沉降穩定且滿足設計要求后開始準備后澆帶混凝土澆筑。從預制蓋板預留澆筑口澆筑自密實微膨脹混凝土，為保證混凝土密實效果，可采用振搗棒振搗密實。所有預留澆筑管道內混凝土高度1.2米左右且不再下降為止，同時按要求留置混凝土試件，作為拆模依據。后澆帶混凝土澆筑完畢后，在混凝土高度位置將剩余管道切割，管道口采用封板焊接封堵收口同時進行防銹處理。
6質量控制
1）審查專項施工方案中質量控制措施及安全保證措施是否滿足要求；
2）檢查蓋板預制、安裝、后澆帶支撐、后澆帶混凝土澆筑等技術交底內容是否齊全完整；
3）對蓋板預制施工全程跟蹤檢查，確保蓋板尺寸、預埋套管、吊環等符合要求；
4）后澆帶支撐體系檢查驗收，確保滿足設計及方案要求；
5）預制蓋板安裝前對后澆帶鋼筋隱蔽驗收，同時對蓋板安裝施工全程跟蹤檢查，確保安裝位置、接縫處理等滿足要求；同時避免多余砂漿掉落后澆帶內，而影響后續后澆帶結構質量；
6）預制蓋板外漏鋼套管做好保護措施，套管周圍采用人工回填，避免在回填土施工過程中套管受到損壞而影響后續混凝土澆筑，過程中需做好監督檢查；
7）凝土澆筑施工，全程跟蹤旁站，需保證混凝土澆筑連續性；
8）待混凝土強度達到設計要求后，拆模檢查，后澆帶是否存在混凝土不密實、裂縫等情況。如存在，及時按照質量缺陷修補方案處理。
7施工工藝特點
1）該施工工藝中后澆帶封閉施工簡單，僅需在后澆帶位置安裝帶澆筑管道的預制鋼筋混凝土蓋板，并進行防水層及防水保護層施工，待單體沉降穩定后采用自密實微膨脹混凝土對后澆帶澆筑封閉；
2）該施工工藝封閉沉降后澆帶更加便捷，預制蓋板安裝方便，可提前進行防水及面層施工，及時為后續工序提供作業面。后續工作能提前穿插，縮短工期，降低項目成本；
3）采用預制蓋板封閉更加安全可靠，勞動強度低，作業人員需求少；
4）該施工工藝適用范圍較廣，安裝及使用容易掌握，易于推廣使用。
8效果評價
通過采用預封閉施工工藝，提前完成了沉降后澆帶的澆筑施工。為車庫頂板防水層、防水保護層、室外回填土及園建、綠化施工提前創造了工作面。確保了各樓主體與室外各項工作同步施工，有效的縮短了總體工期，使整體項目基本按照原定計劃完成了竣工驗收及交付工作。同時通過后期觀測、檢查，該做法未導致車庫頂板因不均勻沉降產生裂縫，且沉降后澆帶區域也未出現滲漏，達到了預期的效果。
9結語
車庫沉降后澆帶的提前封閉解決了后澆帶位置回填土問題，為后續室外園林綠化、管網等施工創造了良好的現場條件，加快了施工進度。在同等條件下，該做法雖然增加了單項成本，但考慮場地提前利用、工序提前穿插、工期縮短等綜合因素，該做法仍具有一定的經濟性、實用性和可操作性，值得推廣使用。
